벡터와 행렬은 컴퓨터 그래픽스, 물리학, 엔지니어링 등 다양한 과학 분야에서 필수적인 수학적 도구입니다. 이들은 공간 내에서의 위치, 변환, 그리고 다양한 수치 계산을 표현하고 처리하는 데 사용됩니다. 본 글에서는 벡터 및 행렬 연산의 기초부터 시작하여, 이러한 개념들이 어떻게 실제 문제 해결에 적용될 수 있는지를 탐구해보겠습니다. 이해하기 쉽게 기본적인 개념 설명부터 복잡한 응용까지 단계별로 설명하도록 하겠습니다.
컴퓨터 그래픽스의 기초: 벡터와 행렬 연산으로 이해하는 그래픽스 변환
컴퓨터 그래픽스의 기초: 벡터와 행렬 연산으로 이해하는 그래픽스 변환
위의 목차를 클릭하면 해당 글로 자동 이동 합니다.
벡터의 이해와 그래픽스에서의 역할
벡터는 크기와 방향을 가지는 개념으로, 그래픽스에서는 점이나 방향을 나타내는 데 사용됩니다. 벡터는 2차원 또는 3차원 공간에서 표현될 수 있으며, 그래픽스 애플리케이션에서는 점의 위치, 물체의 이동 방향 등을 나타내는 데 활용됩니다. 예를 들어, 컴퓨터 게임에서 캐릭터의 위치를 표현하기 위해 3차원 벡터를 사용할 수 있습니다.
행렬 연산의 기초: 개념과 종류

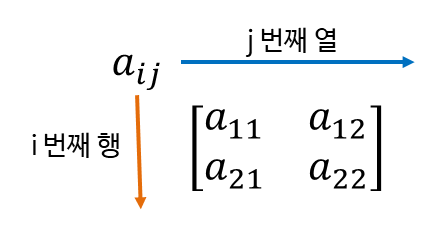

행렬은 숫자들로 구성된 사각형 배열로, 그래픽스에서는 변환 연산을 수행하는 데 주로 사용됩니다. 행렬은 크기에 따라 2x2, 3x3, 4x4 등 다양한 종류가 있으며, 각각 다른 용도에 사용됩니다. 행렬 연산은 벡터와 함께 사용되어 그래픽스 객체의 이동, 회전, 스케일링 등을 구현할 수 있습니다.
그래픽스 변환의 기본: 이동 변환
이동 변환은 객체를 주어진 벡터만큼 이동시키는 변환이며, 그래픽스에서 가장 기본적인 변환 중 하나입니다. 이동 변환은 각 점의 좌표에 주어진 벡터를 더하여 새로운 좌표를 계산하는 방식으로 작동합니다. 예를 들어, (2, 3) 벡터만큼 오른쪽으로 이동하는 이동 변환은 모든 점의 x 좌표에 2를 더하고 y 좌표에 3을 더하여 새로운 좌표를 계산합니다.
회전 변환과 그 원리

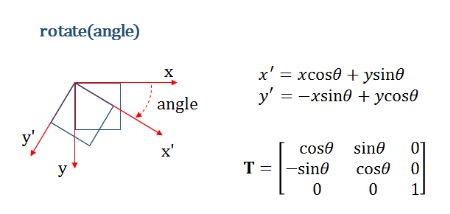

회전 변환은 객체를 주어진 각도만큼 회전시키는 변환이며, 그래픽스에서 많이 사용되는 변환 중 하나입니다. 회전 변환은 각 점의 좌표를 주어진 각도에 따라 회전시켜 새로운 좌표를 계산하는 방식으로 작동합니다. 예를 들어, 90도 회전 변환은 모든 점의 x 좌표와 y 좌표를 서로 바꾸고 y 좌표에 음수를 곱하여 새로운 좌표를 계산합니다.
스케일링 변환: 크기 조정의 이해

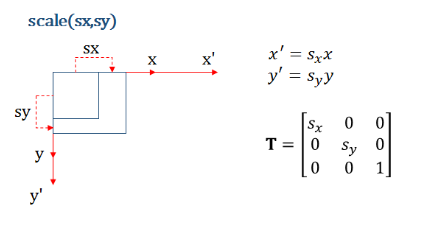

스케일링 변환은 객체의 크기를 조정하는 변환이며, 그래픽스에서는 확대 또는 축소를 구현하는 데 사용됩니다. 스케일링 변환은 각 점의 좌표에 주어진 스케일 팩터를 곱하여 새로운 좌표를 계산하는 방식으로 작동합니다. 예를 들어, x 축으로 2배, y 축으로 3배 확대하는 스케일링 변환은 모든 점의 x 좌표에 2를 곱하고 y 좌표에 3을 곱하여 새로운 좌표를 계산합니다.
변환 행렬의 합성과 응용

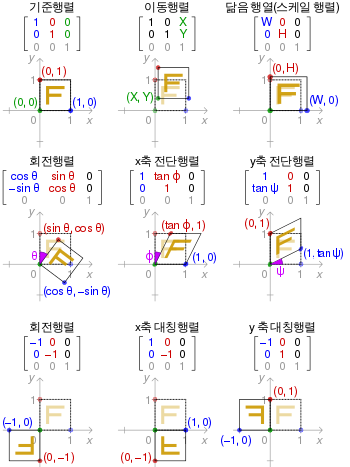

그래픽스에서는 다양한 변환을 조합하여 복잡한 효과를 구현할 수 있습니다. 이러한 조합은 변환 행렬의 합성을 통해 구현됩니다. 변환 행렬의 합성은 여러 개의 변환 행렬을 순서대로 곱하여 하나의 변환 행렬로 만드는 과정입니다. 예를 들어, 이동 변환과 회전 변환을 합성하여 객체를 이동한 후 회전시킬 수 있습니다.
벡터와 행렬을 활용한 실제 그래픽스 예제
실제 그래픽스 애플리케이션에서는 벡터와 행렬을 활용하여 다양한 효과를 구현할 수 있습니다. 예를 들어, 3D 게임에서는 카메라의 위치와 방향을 나타내는 벡터를 사용하여 시점을 조절할 수 있습니다. 또한, 그림판 애플리케이션에서는 스케일링 변환을 사용하여 도형의 크기를 조정할 수 있습니다.
그래픽스 프로그래밍에서의 벡터와 행렬 활용
그래픽스 프로그래밍에서는 벡터와 행렬을 다루는 라이브러리와 API가 많이 제공됩니다. 이러한 도구를 활용하면 벡터와 행렬 연산을 간편하게 수행할 수 있습니다. 예를 들어, OpenGL은 그래픽스 프로그래밍에 널리 사용되는 라이브러리로, 3D 객체의 변환에 벡터와 행렬을 활용할 수 있는 기능을 제공합니다.
이처럼, 컴퓨터 그래픽스에서 벡터와 행렬은 변환과 효과 구현에 핵심적인 역할을 수행합니다. 그래픽스의 기초를 이해하고 벡터와 행렬을 활용하는 것은 그래픽스 프로그래밍을 위한 필수적인 지식입니다. 다양한 예제와 함께 실습을 통해 이러한 개념을 익혀보세요!
추후에 유니티나 언리얼에서 직접적으로 보여드릴까 하는데 어때요?
