아두이노로 서보모터 제어하기

이번에는 아두이노를 사용해서 서보모터를 제어하는 방법에 대해 소개하겠습니다. 서보모터는 회전각을 정밀하게 제어할 수 있어 로봇 팔, 그리퍼, 드론 등 다양한 분야에서 활용됩니다.



아두이노로 서보모터 제어하기



아두이노로 서보모터 제어하기



1. 서보모터란?

2. 회로 연결하기

3. 코드 작성하기

4. 관련 작품

추천글

위의 목차를 클릭하면 해당 글로 자동 이동 합니다.

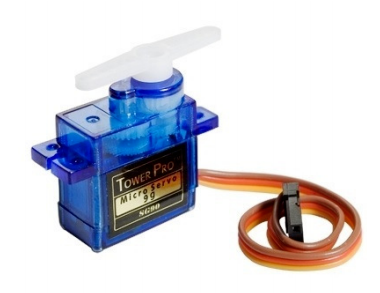

서보모터란?

서보모터는 회전각을 정밀하게 제어할 수 있는 모터입니다. 일반 DC 모터와 달리 서보모터에는 제어 회로가 내장되어 있어 목표 위치까지 정확하게 회전할 수 있습니다. 서보모터는 주로 0°에서 180° 사이의 각도로 회전하며, 펄스 폭 변조(PWM) 신호로 제어합니다.

https://codingrun.com/110#google_vignette

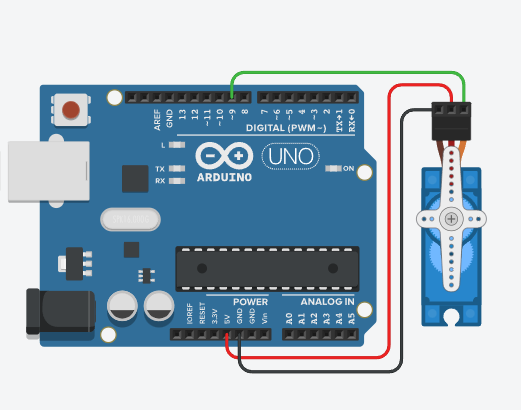

회로 연결하기

서보 모터의 선색을 잘 보셔서 연결하시면 됩니다. 빨간색은 5V, 갈색은 GND, 주황색은 9pin으로 연결합니다.

코드 작성하기

아래코드를 동작시키면 서보모터의 장치?가 돌아가면서 움직이게 됩니다.

#include <Servo.h>

int pos = 0;

Servo servo_9;

void setup()
{
  servo_9.attach(9, 500, 2500);
}

void loop()
{
  for (pos = 0; pos <= 180; pos += 1) {
    servo_9.write(pos);
    delay(15); // Wait for 15 millisecond(s)
  }
  for (pos = 180; pos >= 0; pos -= 1) {
    servo_9.write(pos);
    delay(15); // Wait for 15 millisecond(s)
  }
}



관련 작품

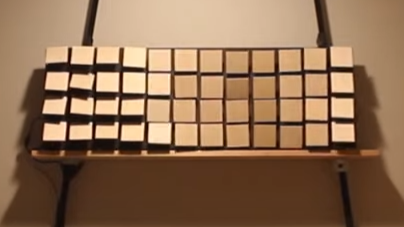

Multiverse's Lowest LO-FI Wood Pixel Display

10개의 초차원 다중 우주에서 가장 큰 LOFI 디스플레이입니다. 우드 기반 테크 아트.라고 합니다.

https://www.youtube.com/watch?v=4f1J5LzRdIo



 아두이노와 서보모터를 사용하여 간단한 로봇 팔을 만드는 프로젝트를 소개했습니다. 서보모터의 특징과 아두이노에서 서보모터를 제어하는 방법을 배웠으며, 이를 기반으로 다양한 응용이 가능할 것입니다.
